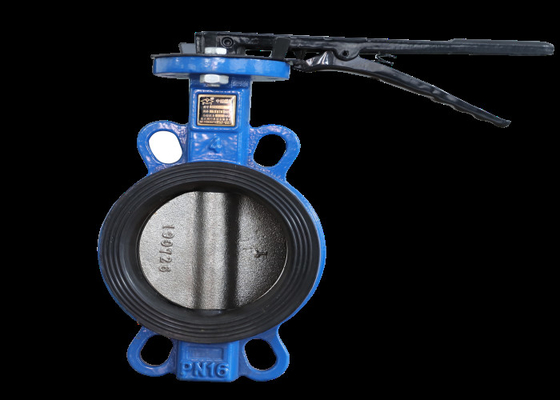

เหล็กหล่อจับพลังงาน Pin-Less 1.0/1.6 Mpa ความดันเวเฟอร์วาล์วผีเสื้อ

บทนำ

แผ่นผีเสื้อของวาล์วผีเสื้อเวเฟอร์ติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อในช่องทรงกระบอกของตัววาล์วปีกผีเสื้อ แผ่นผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกนด้วยมุมการหมุน 0 ° - 90 ° ซึ่งสามารถทำหน้าที่ควบคุมการไหลได้เมื่อจานปีกผีเสื้อหมุนไปที่ 90 ° วาล์วจะถึงช่องเปิดสูงสุดวาล์วปีกผีเสื้อมีข้อดีของโครงสร้างที่เรียบง่าย ปริมาณน้อย และน้ำหนักเบาประกอบด้วยเพียงไม่กี่ส่วนนอกจากนี้ ยังสามารถเปิดและปิดได้อย่างรวดเร็วด้วยการหมุน 90° ซึ่งใช้งานง่ายในขณะเดียวกัน วาล์วก็มีลักษณะการควบคุมของเหลวที่ดี

การเปรียบเทียบประสิทธิภาพ

วาล์วปีกผีเสื้อธรรมดาและวาล์วประตูที่มีแรงดันเล็กน้อยและเส้นผ่านศูนย์กลางระบุเท่ากันข้อใดมีความรัดกุมและไม่รั่วไหลง่าย

ความหนาแน่นของวาล์วประตูดีกว่าของวาล์วผีเสื้อ แต่ผู้ผลิตบางรายมีประสิทธิภาพการปิดผนึกที่ดีของวาล์วผีเสื้อ

วาล์วประตูมีปริมาณมากและใช้พื้นที่ขนาดใหญ่

วาล์วปีกผีเสื้อมีขนาดเล็กและพื้นที่ขนาดเล็ก

การเลือกเฉพาะควรพิจารณาถึงอุณหภูมิของตัวกลาง การปิดผนึก และการบรรจุของวาล์ว

วาล์วปีกผีเสื้อที่มีเส้นผ่านศูนย์กลางเล็กน้อยมากกว่า 50 ระบุไว้ในข้อกำหนด

วาล์วผีเสื้อแบบแมนนวลที่มีประสิทธิภาพสูงใช้โครงสร้างการปิดผนึกรูปไข่ทรงกรวยแบบประหลาดคู่และทรงกรวยแบบพิเศษรุ่นยูทิลิตี้แก้ไขข้อเสียที่พื้นผิวการปิดผนึกของวาล์วผีเสื้อนอกรีตแบบดั้งเดิมยังคงอยู่ในแรงเสียดทานสัมผัสเลื่อนในขณะที่เปิดและปิด 0 ° ~ 10 ° ตระหนักถึงผลกระทบที่พื้นผิวการปิดผนึกของแผ่นผีเสื้อถูกแยกออกจากกันที่ ช่วงเวลาของการเปิดและผลการปิดผนึกจะปิดในขณะที่ปิดการติดต่อเพื่อยืดอายุการใช้งานและบรรลุประสิทธิภาพการปิดผนึกที่ดีที่สุด

มิติ
