รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | วาล์วปีกผีเสื้อ | ความดัน: | 1.0/1.6 Mpa |
|---|---|---|---|
| วัสดุของตัวเครื่อง: | WCB | พิมพ์: | ประหลาดสามเท่า |
| ปิดผนึกใบหน้า: | เหล็กกล้าไร้สนิม | โหมดการเปิด: | แฮนเดล |
| การเชื่อมต่อ: | ปลายหน้าแปลน | อุณหภูมิ: | -29 ถึง 425 ℃ |
| วัสดุต้นกำเนิด: | 2Cr13 | แอก: | WCB |
| แสงสูง: | วาล์วปีกผีเสื้อฮันเดล,วาล์วผีเสื้อหน้าแปลนแหวนตรา,1.6 Mpa วาล์วผีเสื้อประหลาดสามเท่า |
||

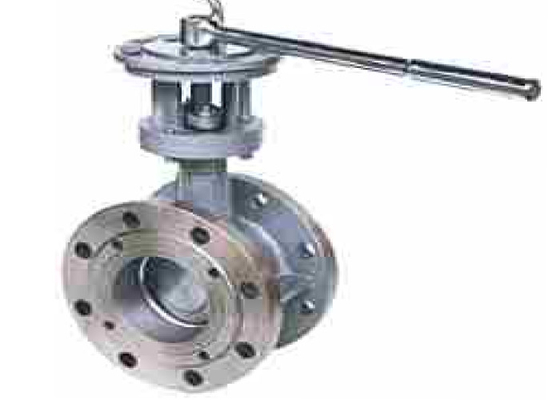

แผ่นปีกผีเสื้อของวาล์วปีกผีเสื้อติดตั้งอยู่ในทิศทางเส้นผ่านศูนย์กลางของท่อในช่องทรงกระบอกของตัววาล์วปีกผีเสื้อ แผ่นปีกผีเสื้อหมุนรอบแกนด้วยมุมการหมุน 0 ° - 90 °เมื่อหมุนไปที่ 90 ° วาล์วจะเปิดเต็มที่
วาล์วนี้เหมาะกับท่อส่งน้ำ น้ำมัน ฯลฯ สามารถปรับและตัดของเหลวได้

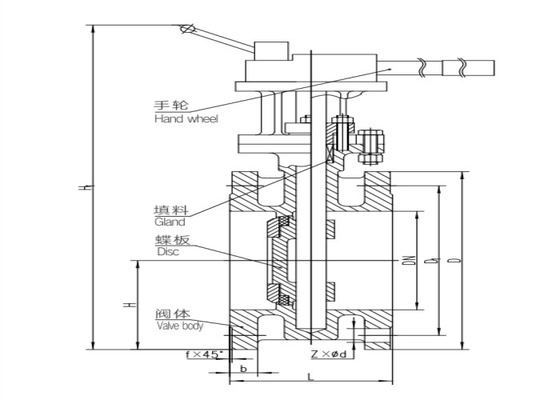

| mm | หลี่ | ดี | D1 | bf | Z-фd | ชม | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
