รายละเอียดสินค้า:
การชำระเงิน:
|

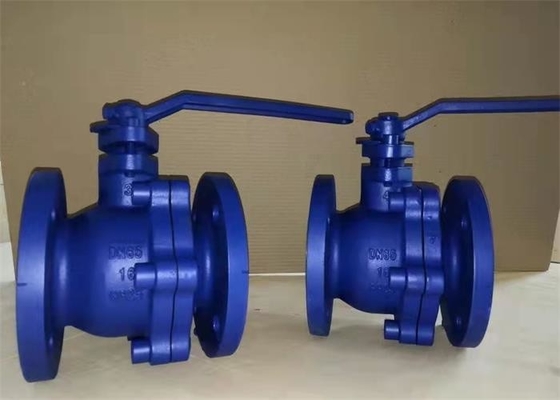

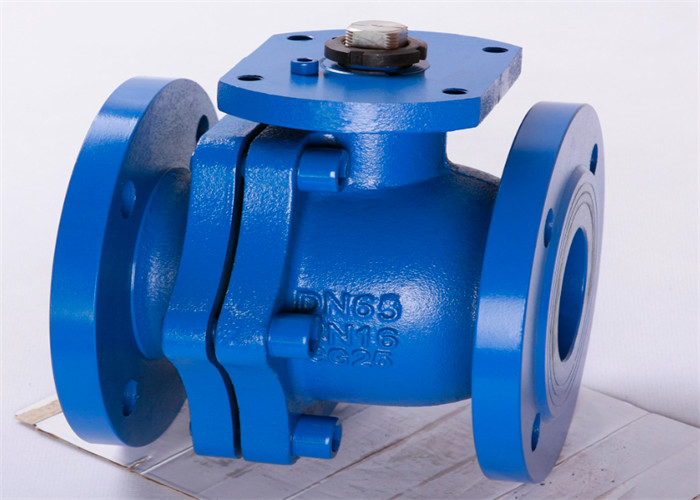

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | วัสดุของตัวเครื่อง: | เหล็กหล่อ |
|---|---|---|---|
| สี: | สีฟ้า คำขอของลูกค้า | การเชื่อมต่อ: | หน้าแปลน |
| ความดัน: | แรงดันต่ำ | อุณหภูมิของสื่อ: | อุณหภูมิปกติ |
| พิมพ์: | บอลวาล์ว | ปานกลาง: | น้ำ |
| พลัง: | แฮนเดล | วัสดุลูกบอล: | Q235 |
| แสงสูง: | บอลวาล์วหน้าแปลนเหล็กหล่อต้านการกัดกร่อน,Q235 บอลวาล์วหน้าแปลนเหล็กหล่อ,ฮันเดล DIN บอลวาล์วเหล็กหล่อ |
||
บทนำ
บอลวาล์วและวาล์วประตูเป็นของวาล์วประเภทเดียวกันความแตกต่างก็คือส่วนปิดของมันคือลูกบอลลูกบอลหมุนรอบเส้นกึ่งกลางของตัววาล์วเพื่อเปิดและปิดบอลวาล์วส่วนใหญ่จะใช้ในการตัด กระจาย และเปลี่ยนทิศทางการไหลของตัวกลางในท่อวาล์วหน้าแปลนมาตรฐาน GB / t21465-2008 "คำศัพท์วาล์ว" ถูกกำหนดให้เป็นวาล์วที่รอก (บอล) ถูกขับเคลื่อนด้วยก้านวาล์วและหมุนรอบแกนของก้านวาล์ว
| DN | d | หลี่ | ดี | ค | R | ข | นู๋ | ชม | อี | ยู | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| ปลายแปลน | EN 1092-2 |
| ตัวต่อตัว DN15-DN100 | DIN3202 F4 |
| ตัวต่อตัว DN125-DN250 | DIN3202 F5 |
| ออกแบบและผลิต | DIN 3357 |
