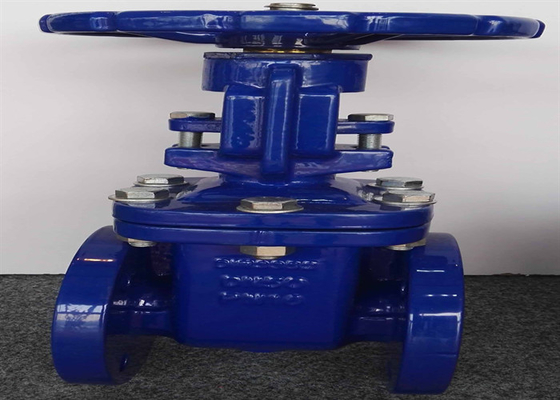

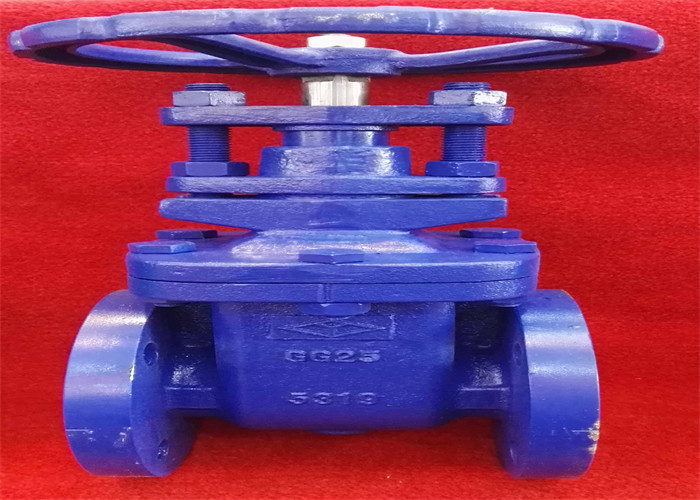

F4 / F5 DIN3352 ซีลโลหะก้านไม่ขึ้น / OS วาล์วประตูหน้าแปลนเหล็กหล่อ

บทนำ

ส่วนการเปิดและปิดของวาล์วประตูคือ ram และทิศทางการเคลื่อนที่ของ ram จะตั้งฉากกับทิศทางของไหลวาล์วประตูใช้เป็นสื่อตัดเมื่อเปิดเต็มที่ ช่องไหลทั้งหมดจะตรงผ่านในขณะนี้ การสูญเสียแรงดัน * ของการทำงานระดับกลางมีน้อยตามรูปแบบขององค์ประกอบการปิดผนึก วาล์วประตูมักจะถูกแบ่งออกเป็นหลายประเภท เช่น วาล์วประตูลิ่ม วาล์วประตูแบน วาล์วประตูคู่ขนาน วาล์วประตูคู่ลิ่ม ฯลฯ วาล์วประตูมักจะเหมาะสำหรับสภาพการทำงานที่ทำ ไม่จำเป็นต้องเปิดและปิดบ่อยๆ และให้ประตูเปิดจนสุดหรือปิดจนสุดไม่เหมาะสำหรับใช้เป็นตัวควบคุมหรือการควบคุมปริมาณสามารถใช้วัสดุต่างๆ กับน้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก ตัวกลางออกซิไดซ์ ยูเรีย และสื่ออื่นๆ
อุปกรณ์ขับเคลื่อน ได้แก่ ล้อเลื่อน, เฟืองบายศรี, ไฟฟ้า, นิวแมติก ฯลฯ


คุณสมบัติโครงสร้าง



1. แรมมีพื้นผิวการปิดผนึก 2 แบบ * โดยทั่วไปแล้วพื้นผิวการปิดผนึกทั้งสองของแรมจะสร้างลิ่ม และมุมของลิ่มจะแตกต่างกันไปตามพารามิเตอร์ของวาล์ว โดยปกติคือ 5 °
2. หลักการปิดผนึกของวาล์วประตูลิ่มคือการบรรลุการปิดผนึกโดยการรวมกันของพื้นผิวการปิดผนึกทั้งสองบนลิ่มและพื้นผิวการปิดผนึกทั้งสองบนตัววาล์ว
3. วาล์วประตูลิ่มสามารถแบ่งออกเป็นวาล์วประตูก้านยก (วาล์วประตูก้านยก) และวาล์วประตูก้านไม่ขึ้น (วาล์วประตูก้านหมุน) ตามโหมดการเปิดและปิดที่แตกต่างกันของวาล์วประตูที่ขับเคลื่อนด้วยก้านวาล์ว
4. วาล์วประตูลิ่มสามารถแบ่งออกเป็นวาล์วประตูยืดหยุ่นและวาล์วประตูแข็งตามโครงสร้างประตูที่แตกต่างกัน
5. ตัววาล์วหล่อ ตัววาล์วและฝากระโปรงเชื่อมต่อกันด้วยสลักเกลียว หน้าแปลนตรงกลางถูกปิดผนึกด้วยปะเก็นแผลเกลียว และแหวนโลหะยังสามารถใช้ได้เมื่อลูกค้ามีความต้องการพิเศษ
6. ช่องทางเรียบและค่าสัมประสิทธิ์การไหลมีขนาดเล็กพื้นผิวการซีลถูกขัดถูและกัดเซาะโดยตัวกลางน้อยกว่า
7. พื้นผิวซีลทำจากโลหะผสมเหล็กหรือซีเมนต์คาร์ไบด์ มีความทนทานต่อการสึกหรอและรอยขีดข่วนได้ดี
8. ใช้การบรรจุกราไฟท์ที่ยืดหยุ่นพร้อมการปิดผนึกที่เชื่อถือได้และการทำงานที่เบาและยืดหยุ่น
9. ทิศทางการไหลของตัวกลางไม่ จำกัด โดยไม่รบกวนการไหลและลดแรงดัน
10. รุ่นยูทิลิตี้มีข้อดีของรูปร่างที่เรียบง่าย ความยาวโครงสร้างสั้น ความสามารถในการผลิตที่ดีและช่วงการใช้งานกว้าง



ขนาด

มาตรฐานพื้นฐาน
