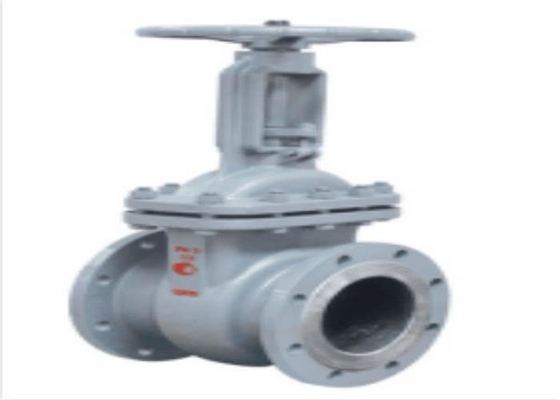

ท่อที่เปิดและปิดโดยสิ้นเชิง WCB Russia Flanged Gate Valve

บทนำ

ส่วนเปิดและปิดของวาล์วประตูเหล็กหล่อคือประตู และทิศทางการเคลื่อนที่ของประตูจะตั้งฉากกับทิศทางของเหลววาล์วประตูเปิดและปิดได้เต็มที่เท่านั้น ไม่สามารถปรับและควบคุมปริมาณได้แรมมีพื้นผิวปิดผนึกสองด้านโหมดที่ใช้กันมากที่สุดคือพื้นผิวการปิดผนึกทั้งสองของวาล์ว ram ก่อให้เกิดลิ่มมุมลิ่มจะแตกต่างกันไปตามพารามิเตอร์ของวาล์ว โดยปกติคือ 50 เมื่ออุณหภูมิปานกลางไม่สูง จะเท่ากับ 2 ° 52 'ประตูของวาล์วประตูลิ่มสามารถทำเป็นทั้งหมด ซึ่งเรียกว่าวาล์วประตูแข็งนอกจากนี้ยังสามารถทำให้เป็นแรมที่สามารถทำให้เกิดการเสียรูปเล็กน้อยเพื่อปรับปรุงความสามารถในการผลิต และชดเชยการเบี่ยงเบนของมุมของพื้นผิวการปิดผนึกในกระบวนการแปรรูปแรมชนิดนี้เรียกว่า แรมแบบยืดหยุ่น

การจำแนกประเภทของวาล์วประตู

วาล์วประตูสามารถแบ่งออกเป็นวาล์วประตูก้านขึ้นและวาล์วประตูก้านไม่ขึ้นตามว่าก้านวาล์วขึ้นหรือลงวาล์วประตูก้านยกขึ้นและลงในขณะที่ก้านวาล์วหมุนก้านวาล์วจะหมุนเท่านั้น และการไม่ขึ้นและลงคือวาล์วประตูก้านไม่ขึ้น

ประตูของวาล์วประตูก้านยกเคลื่อนที่เป็นเส้นตรงกับก้านวาล์ว ซึ่งเรียกว่าวาล์วประตูก้านยกขึ้น (เรียกอีกอย่างว่าวาล์วประตูก้านยก)โดยทั่วไปจะมีเกลียวสี่เหลี่ยมคางหมูบนแกนยกผ่านน็อตที่ด้านบนของวาล์วและร่องไกด์บนตัววาล์ว การเคลื่อนที่แบบหมุนจะเปลี่ยนเป็นการเคลื่อนที่เชิงเส้น กล่าวคือ แรงบิดในการใช้งานจะเปลี่ยนเป็นแรงขับในการทำงานเมื่อวาล์วถูกเปิด เมื่อความสูงในการยกของแรมเท่ากับ 1:1 เท่าของเส้นผ่านศูนย์กลางวาล์ว ช่องของเหลวจะไม่ถูกปิดกั้นอย่างสมบูรณ์ แต่ตำแหน่งนี้ไม่สามารถตรวจสอบได้ระหว่างการทำงานในการใช้งานจริง จุดยอดของก้านวาล์วถูกใช้เป็นเครื่องหมาย กล่าวคือ ตำแหน่งที่ไม่สามารถเปิดได้ถูกใช้เป็นตำแหน่งเปิดเต็มที่เพื่อพิจารณาปรากฏการณ์การล็อคที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ มักจะเปิดไปที่ตำแหน่งสูงสุดแล้วหมุนกลับ 1 / 2-1 รอบเป็นตำแหน่งของวาล์วเปิดเต็มที่ดังนั้น ตำแหน่งเปิดเต็มที่ของวาล์วจะถูกกำหนดตามตำแหน่งของ RAM (เช่น จังหวะ >)

สำหรับวาล์วประตูบางตัว น็อตก้านวาล์วจะอยู่ที่เกทก้านวาล์วหมุนโดยไม่ต้องยกการหมุนของล้อเลื่อนจะขับเคลื่อนก้านวาล์วให้หมุนและยกประตูขึ้นวาล์วชนิดนี้เรียกว่าวาล์วประตูก้านหมุนหรือวาล์วประตูก้านไม่ขึ้นสวิตช์เหมือนกับวาล์วประตูก้านที่เพิ่มขึ้นเปิดเต็มที่เมื่อไม่ได้เปิด และปิดสนิทเมื่อปิดเมื่อไม่เปิดเมื่อเทียบกับวาล์วประตูก้านที่เพิ่มขึ้น ยากที่จะจับเปิดประตูด้วยตาเปล่า ดังนั้นจึงจำเป็นต้องเพิ่ม ติดตั้งแถบแสดงการเปิด

ขนาด
