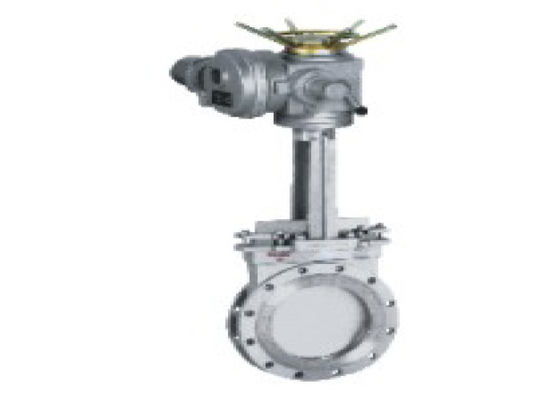

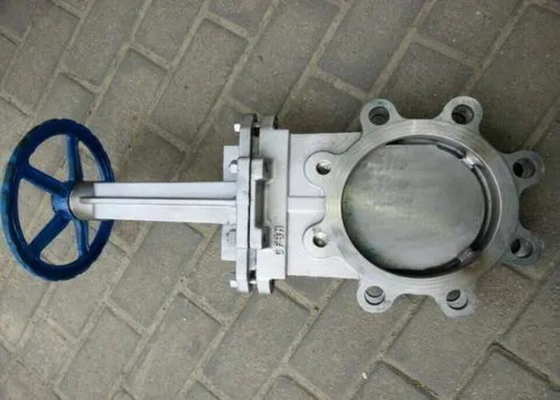

JIS PN1.0/PN1.6 แรงดันเหล็กคาร์บอน ขนาด 2"-12" มีดเกทวาล์ว

บทนำ

วาล์วประตูมีดเรียกอีกอย่างว่าวาล์วประตูมีด, วาล์วประตูมีด, วาล์วสารละลายและวาล์วสารละลายส่วนเปิดและปิดของมันคือประตูทิศทางการเคลื่อนที่ของเกทตั้งฉากกับทิศทางของไหลสื่อถูกตัดโดยประตูขอบมีดซึ่งสามารถตัดวัสดุไฟเบอร์ได้ประตูมีสองพื้นผิวปิดผนึกพื้นผิวการปิดผนึกทั้งสองของวาล์วแผ่นประตูที่ใช้บ่อยที่สุดก่อให้เกิดลิ่มมุมของลิ่มแตกต่างกันไปตามพารามิเตอร์ของวาล์ว โดยปกติคือ 5 ° สามารถทำประตูของวาล์วประตูมีดลิ่มได้ทั้งหมด ซึ่งเรียกว่าวาล์วประตูแข็งนอกจากนี้ยังสามารถทำให้เป็นแรมที่สามารถทำให้เกิดการเสียรูปเล็กน้อยเพื่อปรับปรุงความสามารถในการผลิต และชดเชยการเบี่ยงเบนของมุมของพื้นผิวการปิดผนึกในกระบวนการแปรรูปแรมชนิดนี้เรียกว่า แรมแบบยืดหยุ่นอันที่จริงไม่มีช่องในตัววาล์วประตูขึ้นและลงในร่องนำด้านข้างและกดอย่างแน่นหนาบนบ่าวาล์วโดยดึงที่ด้านล่างหากจำเป็นเพื่อให้ได้ความหนาแน่นปานกลางสูง บ่าวาล์วซีลรูปตัว O สามารถเลือกได้เพื่อให้เกิดการปิดผนึกแบบสองทางมีดประตูวาล์วมีพื้นที่ติดตั้งขนาดเล็ก แรงดันใช้งานต่ำ ไม่ง่ายต่อการสะสมจิปาถะและราคาต่ำ

เมื่อปิดวาล์วประตูมีด พื้นผิวการปิดผนึกสามารถปิดผนึกด้วยแรงดันปานกลางเท่านั้น นั่นคือพื้นผิวการปิดผนึกของวาล์วประตูสามารถกดไปที่บ่าวาล์วในด้านอื่น ๆ โดยใช้แรงดันปานกลางเพื่อให้แน่ใจว่าการปิดผนึกของ พื้นผิวการปิดผนึกซึ่งเป็นการปิดผนึกด้วยตนเองวาล์วประตูส่วนใหญ่ถูกบังคับปิด นั่นคือ เมื่อปิดวาล์ว วาล์วประตูควรถูกบังคับไปยังบ่าวาล์วด้วยแรงภายนอกเพื่อให้แน่ใจว่าการปิดผนึกของพื้นผิวการปิดผนึกโดยทั่วไปแล้ววาล์วชนิดนี้จะต้องติดตั้งในแนวตั้งในท่อ

โหมดการขับขี่ของวาล์วประตูมีด: แมนนวล, เฟือง, ไฟฟ้า, นิวแมติก, ไฮดรอลิก, เฟืองบายศรี, ระบบควบคุมไฟฟ้า, ไฮดรอลิกและนิวแมติกรูปร่างวาล์วประตูมีด: ก้านที่เพิ่มขึ้นและก้านไม่ขึ้นวัสดุวาล์วประตูมีด: เหล็กหล่อ เหล็กหล่อ เหล็กกล้าคาร์บอน สแตนเลส ฟลูออรีนซับ ฯลฯ

ซีลวาล์วประตูมีด: ซีลแข็ง ซีลอ่อน ซีลด้านเดียว ซีลสองด้าน และวัสดุอื่นๆ

ด้วยข้อดีของปริมาณขนาดเล็ก ความต้านทานการไหลขนาดเล็ก น้ำหนักเบา ติดตั้งและถอดประกอบง่าย วาล์วประตูมีดบางเฉียบช่วยแก้ปัญหาที่ยากของความต้านทานการไหลขนาดใหญ่ น้ำหนักเบา การติดตั้งยาก และพื้นที่พื้นขนาดใหญ่ของวาล์วประตูธรรมดาอย่างสมบูรณ์ วาล์วประตูแบน, บอลวาล์ว, วาล์วหยุด, วาล์วควบคุมและวาล์วผีเสื้อหลังจากการเกิดขึ้นของวาล์วประตูมีด ได้มีการเปลี่ยนวาล์วตัดทั่วไปและวาล์วควบคุมจำนวนมากการบริโภควาล์วมีดที่ใหญ่ที่สุดในโลกคือสหรัฐอเมริกาและญี่ปุ่น

การใช้งาน:

วาล์วนี้ใช้กันอย่างแพร่หลายกับท่อต่างๆ เช่น การประปาและการระบายน้ำ การก่อสร้าง น้ำมัน อุตสาหกรรมเคมี ก๊าซถ่านหิน (ก๊าซธรรมชาติ) อาหาร ยารักษาโรค โรงไฟฟ้า โรงไฟฟ้านิวเคลียร์ และการปล่อยมลพิษในเมือง ฯลฯ เพื่อวัตถุประสงค์ในการปรับหรือตัดกระแส สื่อต่างๆ เช่น เม็ดหนา ของเหลวเหนียว และสารปนเปื้อนลอยตัว เป็นต้น

โครงสร้าง

ขนาด

คำแนะนำในการติดตั้งและการใช้งาน

1. ก่อนการติดตั้งวาล์วประตูมีด ให้ตรวจสอบช่องวาล์วและพื้นผิวการปิดผนึก และไม่อนุญาตให้มีสิ่งสกปรกหรือทรายเกาะติด

2. ขันน็อตที่ส่วนต่อทั้งหมดให้แน่นอย่างสม่ำเสมอ

3. ตรวจสอบว่าชิ้นส่วนบรรจุภัณฑ์ต้องถูกบีบอัดเพื่อให้แน่ใจว่าทั้งความหนาแน่นของการบรรจุและการเปิดที่ยืดหยุ่นของ ram

4. ก่อนการติดตั้งวาล์ว ผู้ใช้ต้องตรวจสอบรุ่นวาล์ว ขนาดการเชื่อมต่อ และให้ความสนใจกับทิศทางการไหลปานกลางเพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนดของวาล์ว

5. เมื่อติดตั้งวาล์ว ผู้ใช้ต้องสำรองพื้นที่ที่จำเป็นสำหรับการขับวาล์ว

6. การเดินสายของอุปกรณ์ขับเคลื่อนจะต้องดำเนินการตามแผนภาพวงจร

7. วาล์วประตูมีดต้องได้รับการบำรุงรักษาอย่างสม่ำเสมอไม่อนุญาตให้ชนและบีบตามต้องการเพื่อไม่ให้กระทบต่อการปิดผนึก

บำรุงรักษา

1. ไม่อนุญาตให้ใช้ล้อเลื่อน มือจับและกลไกการส่งกำลังสำหรับการยก และห้ามการชนกันโดยเด็ดขาด

2. จะต้องติดตั้งวาล์วประตูคู่ในแนวตั้ง (เช่น ก้านวาล์วอยู่ในตำแหน่งแนวตั้งและวงล้อจักรอยู่ด้านบน)

3. วาล์วประตูที่มีวาล์วบายพาสจะต้องเปิดวาล์วบายพาสก่อนเปิด (เพื่อให้สมดุลความแตกต่างของแรงดันที่ทางเข้าและทางออกและลดแรงเปิด)

4. ต้องติดตั้งวาล์วประตูพร้อมกลไกการส่งกำลังตามข้อกำหนดของคู่มือการใช้งานผลิตภัณฑ์

5. หากเปิดและปิดวาล์วบ่อยๆ ให้หล่อลื่นอย่างน้อยเดือนละครั้ง
