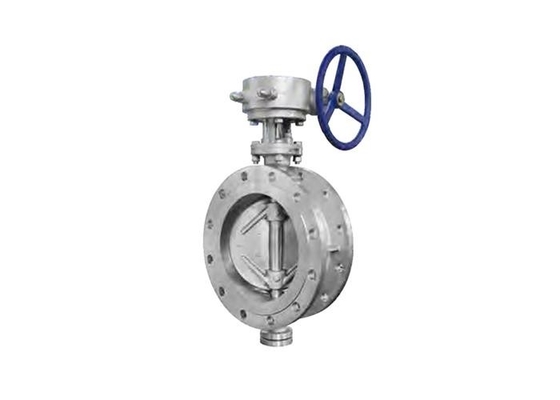

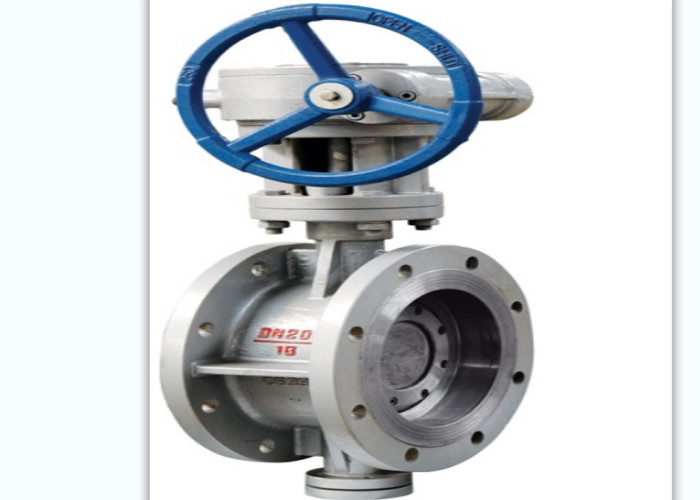

| ชื่อผลิตภัณฑ์: | วาล์วปีกผีเสื้อ | ขนาด: | DN50-DN1200 |
|---|---|---|---|
| ความดัน: | 10k/20k | วัสดุ: | เหล็กกล้าคาร์บอน wcb |
| ปานกลาง: | ไอน้ำน้ำมัน | การเชื่อมต่อ: | ปลายแปลน |
| สี: | คำขอของลูกค้า | พิมพ์: | แกนนอกรีตสามตัว |
| อุณหภูมิ: | -29℃ ถึง 425℃ | ||
| แสงสูง: | วาล์วผีเสื้อเหล็กกล้าคาร์บอน 10K,วาล์วผีเสื้อเหล็กกล้าคาร์บอน 20K,วาล์วผีเสื้อน้ำสามตัว |
||
วาล์วปีกผีเสื้อมีข้อดีของโครงสร้างเรียบง่าย ปริมาณน้อย และน้ำหนักเบาประกอบด้วยเพียงไม่กี่ส่วนนอกจากนี้ ยังสามารถเปิดและปิดได้อย่างรวดเร็วด้วยการหมุน 90° ซึ่งใช้งานง่ายในขณะเดียวกัน วาล์วก็มีลักษณะการควบคุมของเหลวที่ดีแผ่นปีกผีเสื้อของวาล์วปีกผีเสื้อติดตั้งอยู่ในทิศทางเส้นผ่านศูนย์กลางของท่อในช่องทรงกระบอกของตัววาล์วผีเสื้อ แผ่นผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกนด้วยมุมการหมุน 0 ° ~ 90 °เมื่อหมุนไปที่ 90 ° วาล์วจะเปิดเต็มที่เมื่อวาล์วปีกผีเสื้ออยู่ในตำแหน่งเปิดเต็มที่ ความหนาของแผ่นปีกผีเสื้อจะเป็นค่าความต้านทานเพียงอย่างเดียวเมื่อสื่อไหลผ่านตัววาล์วดังนั้นแรงดันตกที่เกิดจากวาล์วมีขนาดเล็กมาก จึงมีคุณสมบัติในการควบคุมการไหลที่ดี
การใช้งาน: วาล์วนี้มีการใช้กันอย่างแพร่หลายในด้านปิโตรเลียม, อุตสาหกรรมเบา, การขนส่ง, พลังงาน, การจ่ายและระบายน้ำอุตสาหกรรม, เภสัชกรรม ฯลฯ มันไหลตัวแทนทั้งหมดของก๊าซที่กัดกร่อนและไม่กัดกร่อน, ของเหลว, น้ำอสุจิ-ของเหลวสามารถยึดเกาะและตัดของเหลวได้
| ชื่อชิ้นส่วน | ตัว | แหวนปิดผนึก | ต้นกำเนิด | แผ่นดิสก์ |
| วัสดุ | WCB | 2Cr13 | 2Cr13 | WCB |
| ปลายแปลน | JIS B 2212 |
| ประจันหน้า | JIS B 2002-1987 |
| พิมพ์ | DN | ขนาด(㎜) | |||||||
| หลี่ | ชม | H1 | A1 | B1 | ดี | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | พ.ศ. 2338 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | พ.ศ. 2508 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. วาล์วต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว จะต้องมีการบำรุงรักษาอย่างสม่ำเสมอ
3. วาล์วติดตั้งอยู่บนท่อแนวนอนหรือแนวตั้ง แต่จะต้องเปิดและปิดได้ง่าย
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้หลังจากปฏิบัติตามข้อกำหนดเท่านั้น
5. ทำความสะอาดช่องภายในของท่อและวาล์วก่อนการติดตั้ง
6. วาล์วต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ระหว่างการติดตั้ง ทิศทางการไหลปานกลางจะต้องสอดคล้องกับทิศทางลูกศรของตัววาล์ว
8. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดด้านประสิทธิภาพ
