รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เวเฟอร์วาล์วผีเสื้อ | วัสดุ: | HT200/QT450 |
|---|---|---|---|
| สี: | สีฟ้า | ขนาด: | 2''-12'' |
| แรงกดดันจากงาน: | 1.0-1.6Mpa (10-25bar) | ปานกลาง: | น้ำ |
| การเชื่อมต่อ: | เวเฟอร์ | มาตรฐาน: | DIN, API, BS |
| โหมดการเปิด: | ด้ามจับ | อุณหภูมิ: | ≤80℃ |
| แสงสูง: | วาล์วผีเสื้อ Wafer 2 นิ้ว,วาล์วปีกผีเสื้อ DIN Wafer,วาล์วผีเสื้อ API 2 นิ้ว |
||

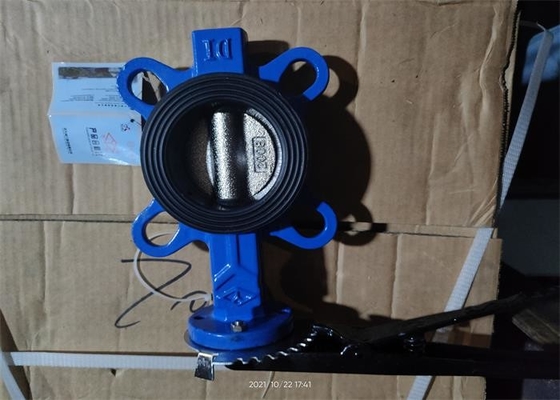

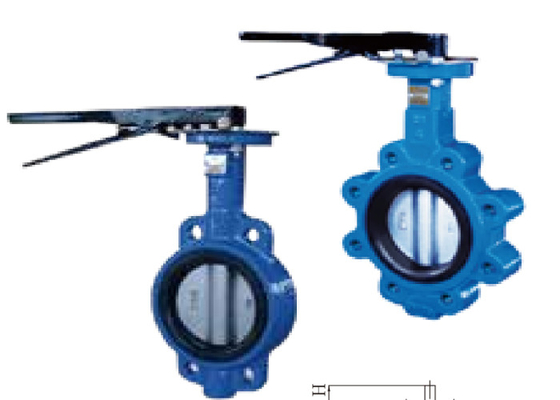

มาตรฐาน API / DIN / วัสดุเหล็กหล่อ / PN1.0 / PN1.6Mpa วาล์วผีเสื้อ Wafer Pinless
แผ่นผีเสื้อของวาล์วผีเสื้อที่จับถูกติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อในช่องทรงกระบอกของตัววาล์วปีกผีเสื้อ แผ่นผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกนด้วยมุมการหมุน 0 ° - 90 °เมื่อหมุนไปที่ 90 ° วาล์วจะเปิดเต็มที่โดยทั่วไปวาล์วนี้จะถูกติดตั้งในแนวนอน
| ขนาด | DN | อา | บี | หลี่ | фD1 | фD3 | ชม |
| 1.5" | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2" | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 2-1 / 2 " | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3" | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4" | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5 " | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6" | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8" | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10" | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12" | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| ความดันปกติ | 1.0/1.6 Mpa |
| อุณหภูมิที่เหมาะสม | ≤ 80°C |
| การทดสอบซีล | 1.7/1.8MPa |
| การทดสอบเชลล์ | 1.5/2.4mpa |
| สื่อที่เหมาะสม: | น้ำ |
ใช้สำหรับท่อส่งก๊าซในอุตสาหกรรมกรดซัลฟิวริก: ทางเข้าและทางออกของโบลเวอร์ที่ด้านหน้าของเตาเผา, ทางเข้าและทางออกของพัดลมรีเลย์, ชุดไล่ฝ้าไฟฟ้าและวาล์วเชื่อมต่อ, ทางเข้าและทางออกของโบลเวอร์หลัก S02, การควบคุมคอนเวอร์เตอร์, ทางเข้าและทางออกของ เครื่องอุ่นล่วงหน้า ฯลฯ
ใช้ในส่วนการเผาไหม้ของกำมะถัน การแปลง และการดูดซึมแบบแห้งของระบบกรดกำมะถันที่ใช้กำมะถันเป็นแบรนด์ที่ต้องการของวาล์วสำหรับโรงงานกรดซัลฟิวริกที่ใช้กำมะถันถือว่าโดยผู้ใช้ส่วนใหญ่ว่าเป็นวาล์วปีกผีเสื้อที่มีประสิทธิภาพการปิดผนึกที่ดี การทำงานเบา การกัดกร่อนทุติยภูมิ ทนต่ออุณหภูมิสูง สะดวก การทำงานที่ยืดหยุ่น การใช้งานที่ปลอดภัยและเชื่อถือได้ ซึ่งได้รับความนิยมและใช้กันอย่างแพร่หลาย
นอกจากนี้ยังใช้กันอย่างแพร่หลายในท่อของ SO2, ไอน้ำ, อากาศ, แก๊ส, แอมโมเนีย, ก๊าซ CO2, ผลิตภัณฑ์น้ำมัน, น้ำ, น้ำเกลือ, สุราอัลคาไล, น้ำทะเล, กรดไนตริก, กรดไฮโดรคลอริก, กรดซัลฟิวริก, กรดฟอสฟอริกและสื่ออื่น ๆ ในสารเคมี ปิโตรเคมี การถลุง ยา อาหาร และอุตสาหกรรมอื่น ๆ เป็นอุปกรณ์ควบคุมและสกัดกั้น
